Vacuümheffen: zware en onhandelbare lasten veilig verplaatsen
Vacuümheffen: zware en onhandelbare lasten veilig verplaatsen
Een aanrechtblad van drie bij twee meter, een glazen ruit, een stalen plaat of een stapel dozen: sommige lasten zijn te zwaar, te groot of te kwetsbaar om met de hand te tillen. Vacuümheffen lost dat op. Met zuignappen en onderdruk wordt de last vastgezogen, opgetild en op de gewenste plek neergezet. DOVAC levert de vacuümpompen en blowers die deze systemen aandrijven.
Tillen met onderdruk: het principe
Bij vacuümheffen wordt een zuignap of zuigarm op het product geplaatst, waarna een vacuümpomp of blower de lucht tussen nap en product wegzuigt. De omgevingsdruk drukt het product tegen de nap, waardoor het opgetild en verplaatst kan worden. Zodra het vacuüm wordt opgeheven, laat de last weer los.
De toepassingen zijn breed. In de glas- en steenindustrie gaat het om ruiten, natuursteen, grafstenen, terrastegels van een tot twee meter en aanrechtbladen. In de staal- en metaalindustrie worden grote platen met zuignappen gepositioneerd voor ponsen of lasersnijden; vacuüm is daar vaak de enige optie, omdat lang niet al het materiaal magnetisch is. In verpakking en logistiek stapelen zuigarmen en robotarmen dozen, en in bouw en interieur worden zware deuren, bladen en panelen ermee geplaatst.
Vacuümheffen wordt bovendien steeds vaker toegepast in geautomatiseerde productielijnen. Robotarmen en pick-and-place-systemen gebruiken vacuümtechniek om producten snel, nauwkeurig en veilig te verplaatsen, zonder beschadiging van het product.
Poreus of niet: waarom de keuze zo nauw luistert
Het materiaal dat u wilt oppakken, bepaalt welk vacuümsysteem het meest geschikt is:
- Niet-poreuze materialen, zoals glasplaten, sluiten de zuignap vrijwel volledig af. Er lekt nauwelijks lucht weg, waardoor een relatief kleine vacuümpomp voldoende zuigkracht kan opbouwen.
- Poreuze materialen, zoals karton en papier, laten continu lucht door. In dat geval is niet zozeer een diep vacuüm nodig, maar vooral veel luchtvolume. Een zijkanaalventilator met hoge flow compenseert de luchtlekkage en houdt de grip in stand.
Daarnaast spelen ook andere factoren mee:
- Het gewicht van het product;
- Het beschikbare oppervlak;
- De vorm van het materiaal;
- De conditie van het product;
- De mate van vervuiling of beschadiging.
De juiste oplossing ontstaat daarom altijd uit de combinatie van materiaal, gewicht, oppervlak en gewenste handling.
Het materiaal dat u wilt oppakken, bepaalt welk systeem werkt. Niet-poreuze materialen, zoals een glasplaat, dichten de zuignap vrijwel perfect af. Er lekt nauwelijks lucht bij, waardoor een relatief kleine vacuümpomp al genoeg zuigkracht opbouwt om het product volledig vast te zuigen.
Poreuze materialen, zoals karton en papier, laten juist voortdurend lucht door. Hier is geen diep vacuüm nodig, maar volume: een zijkanaalventilator met veel flow en beperkte drukopbouw compenseert de lekkage en houdt de grip in stand. Tussen die uitersten liggen talloze varianten, waarbij ook gewicht, oppervlak en conditie van het product meespelen.
Onze mogelijkheden
Zijkanaalventilatoren
Zijkanaalventilatoren verplaatsen grote luchtvolumes bij een beperkte over- of onderdruk en zijn daarmee de logische keuze voor beluchten, transporteren, afzuigen en het hanteren van poreuze materialen. Ze werken volledig oliegevrij, hebben geen slijtende contactdelen en zijn daardoor onderhoudsarm en geschikt voor continubedrijf. Het programma loopt van compacte eentraps units tot zware tweetraps uitvoeringen, ook in ATEX-uitvoering.

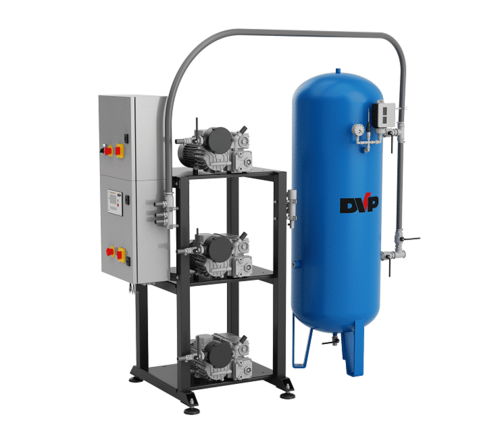

Vacuümsystemen
In plaats van losse pompen per machine kunt u kiezen voor een centraal vacuümsysteem dat meerdere afnamepunten tegelijk bedient. Uitvoeringen met twee of drie pompen schakelen mee met de werkelijke vraag en vangen elkaar op bij onderhoud of storing, wat de continuïteit van uw productie waarborgt. De systemen worden compleet geleverd met vat, regeling en appendages, klaar voor aansluiting.

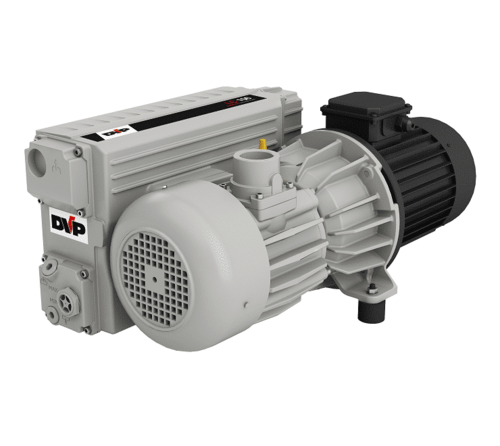

Draaischuifpompen
Draaischuifpompen zijn de werkpaarden binnen de vacuümtechniek: betrouwbaar, stil en in staat tot een diep en stabiel eindvacuüm. Het programma omvat oliegesmeerde eentraps en tweetraps uitvoeringen voor zwaardere processen en drooglopende varianten voor toepassingen waarbij olie ongewenst is. Voor gevoelige omgevingen zijn uitvoeringen met food grade olie beschikbaar.
Voordelen voor uw bedrijf
- Met de juiste vacuümbron heft uw systeem betrouwbaar, zonder lasten die loslaten en zonder pomp die onnodig energie verbruikt.
- Voor uw medewerkers betekent het veiliger en fysiek lichter werk.
- Voor uw proces betekent het een hogere en constantere doorvoer, en de mogelijkheid om handling te automatiseren met robotarmen die producten oppakken en plaatsen zonder menselijke tussenkomst.
Hierdoor kunnen bedrijven niet alleen efficiënter werken, maar ook personeel ontlasten en productieprocessen verder automatiseren.
Wat er misgaat bij de verkeerde vacuümbron
Een verkeerd gekozen vacuümbron brengt verschillende risico's met zich mee:
- Te weinig zuigkracht of flow: de last kan loskomen. Bij zware glas- of staalplaten vormt dit direct een veiligheidsrisico voor medewerkers, machines en producten.
- Een overgedimensioneerd systeem: levert meer vermogen dan nodig en verspilt daardoor bij iedere cyclus energie.
- Te veel handmatig tilwerk: zwaar en repeterend werk vergroot de fysieke belasting en kan leiden tot uitval en verzuim. Bij lasten boven de geldende tilnorm is mechanische ondersteuning noodzakelijk.
- Beschadiging van kwetsbare oppervlakken: glas, gepolijste bladen en andere gevoelige materialen kunnen beschadigd raken wanneer ze met klemmen worden opgepakt.
Een goede selectie moet daarom niet alleen voldoende grip garanderen, maar ook passen bij het gewicht, het materiaal, de cyclustijd en de gewenste veiligheid.
Naast veiligheid speelt ook bedrijfszekerheid een belangrijke rol. Een stabiele vacuümbron voorkomt stilstand, verhoogt de betrouwbaarheid van het proces en zorgt voor een constante productkwaliteit.
De juiste pomp of blower voor uw materiaal
DOVAC levert het brede programma achter vacuümhefsystemen: droge en oliegesmeerde vacuümpompen, klauwenpompen en zijkanaalventilatoren in uiteenlopende capaciteiten, plus toebehoren zoals filters en ventielen. Belangrijker dan het programma zelf is de selectie. Op basis van uw materiaal, productafmetingen en cyclus bepaalt DOVAC welke pomp of blower de juiste combinatie van vacuümdiepte en flow levert.
Daarbij wordt niet alleen gekeken naar vacuümdiepte en luchtvolume, maar ook naar energieverbruik, onderhoud, geluidsniveau en de gewenste levensduur van de installatie.
Zo selecteert DOVAC uw systeem
Om de juiste keuze te maken, stelt DOVAC eerst een aantal gerichte vragen:
- Wat wilt u oppakken?
- Hoe groot en zwaar is het product?
- Hoe poreus is het materiaal?
- Welke prestaties zijn in de praktijk nodig?
Op basis daarvan selecteert DOVAC een passend systeem. Daarbij profiteert u van:
- Technisch advies op maat
- Complete selectie op basis van uw toepassing
- Snelle levering uit voorraad
- Ondersteuning tijdens de volledige levensduur van de installatie
Bespreek uw heftoepassing
Wilt u weten welke vacuümpomp of blower het beste past bij uw vacuümhefsysteem? Of zoekt u een energiezuinige oplossing voor een bestaande installatie? DOVAC adviseert u graag op basis van uw materiaal, productafmetingen en toepassing.
Waarom kiezen voor DOVAC?
Korte lijnen en snel schakelen
Bij DOVAC spreekt u direct met de mensen die de techniek kennen; er zit geen laag tussen die uw vraag eerst moet doorgeven. Dat betekent snel antwoord op een technische vraag, snel schakelen wanneer er iets stilvalt en één aanspreekpunt van de eerste berekening tot de levering en het onderhoud daarna.
Wij beginnen bij uw toepassing, niet bij een product
DOVAC begint niet bij een product, maar bij de toepassing. Met gerichte vragen over het materiaal, de afmetingen, het gewicht en de benodigde prestaties selecteren wij een systeem dat past bij uw proces, ondersteund door onze technische kennis.
Bij twijfel eerst een demonstratie
Bij twijfel wordt de oplossing bij voorkeur eerst gedemonstreerd. Zo wordt voorkomen dat een systeem wordt geleverd dat in de praktijk niet goed aansluit.
Ook voor hefsystemen van een ander merk
Draait er al een hefsysteem met een pomp van een ander merk? Dan kan DOVAC het onderhoud verzorgen of een passend en mogelijk energiezuiniger alternatief leveren.
